Tutorial creado por Marta

Las formas circulares o redondas suelen ser un misterio a la hora de diseñar un mapa. Realmente es tan sencillo como el de realizar unos simples diseños con la herramienta Radiant para conseguirlo.

RADIANT - Tools. Diseño

Comencemos:

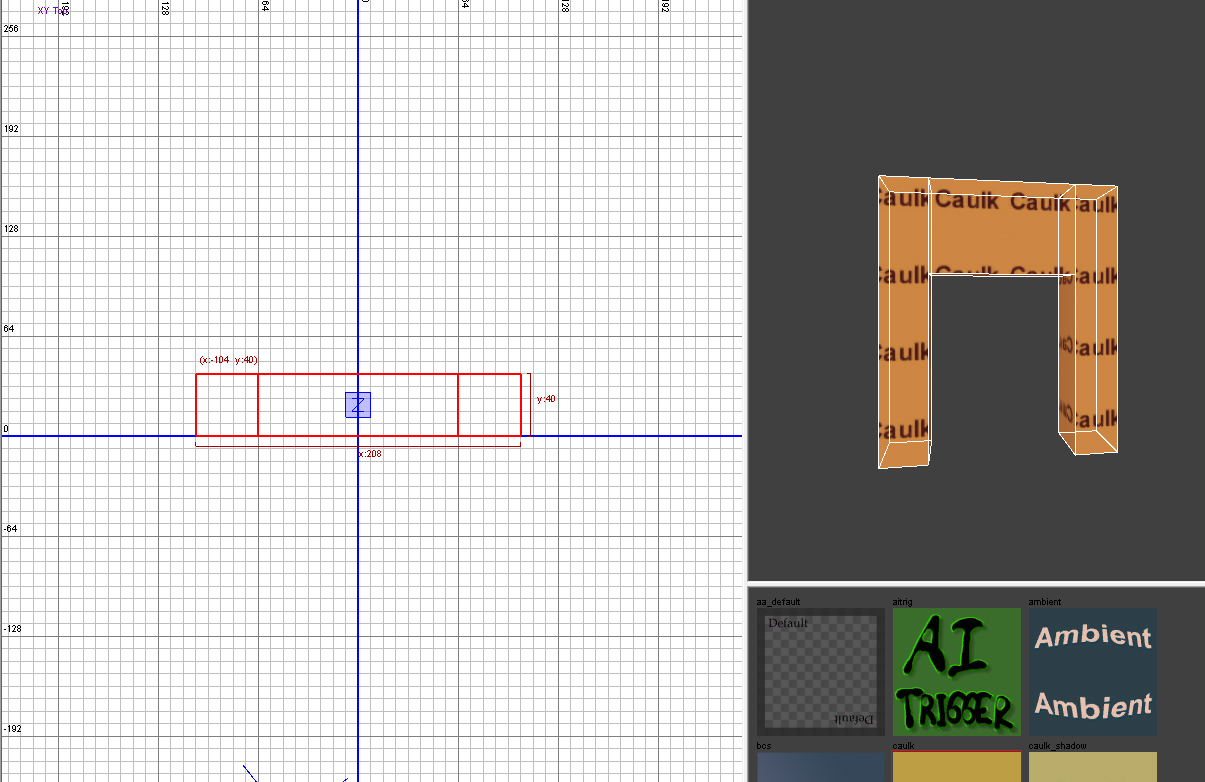

Para crear arcos fácilmente, primero debemos crear las columnas y colocar, en medio de éstas, otro brush tal y como muestra la imagen.

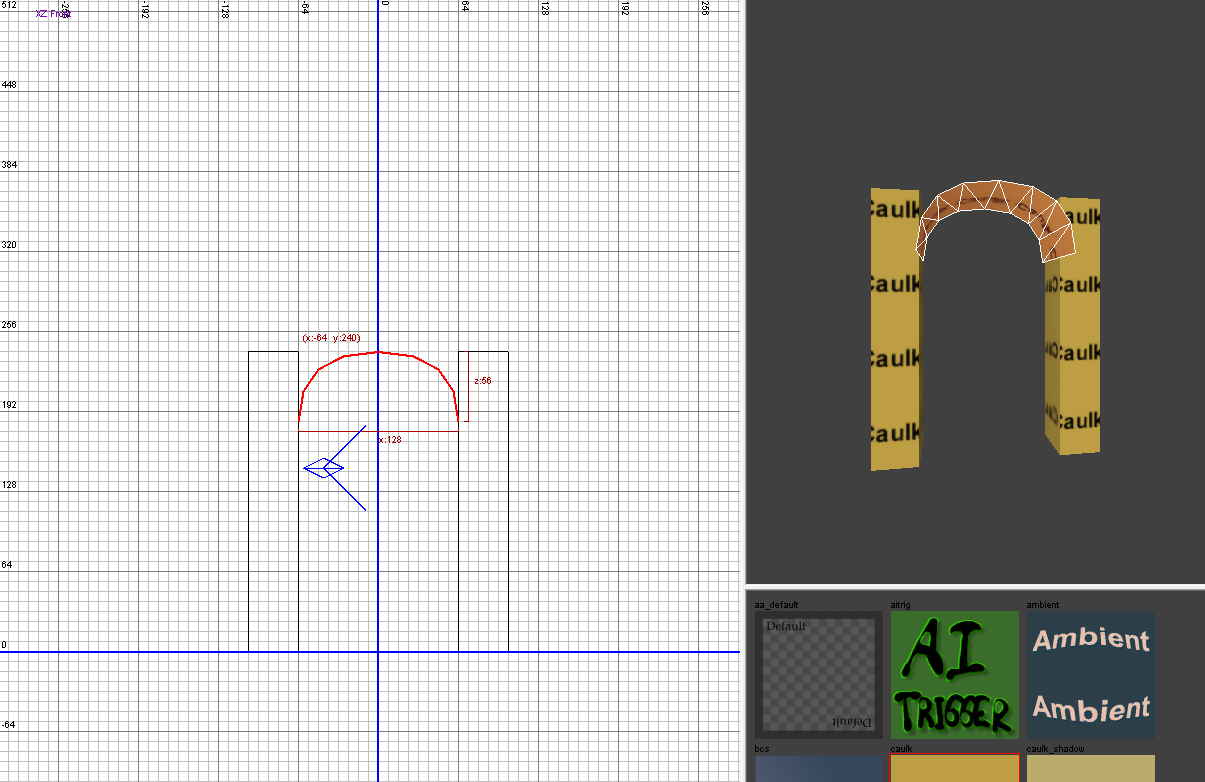

A continuación, seleccionamos el brush central y nos vamos al menú Patch -> Primitives -> End Cap. Luego rotamos el arco creado para colocarlo como necesitamos.

Nota: Para que el arco se cree correctamente, quizá debas rotar el brush, ya que el efecto “End Cap” funciona correctamente en el eje Y pero tal vez no tengas el objeto debidamente orientado. Simplemente gira el brush sobre el eje Z para girarlo y después de aplicar el efecto, rótalo de nuevo.

Ahora, con el arco seleccionado, nos vamos a Patch -> Cap… Y en la ventana que aparece seleccionamos la opción “Inverted Endcap”

Por último sólo nos queda añadir un brush superior que una el arco con las columnas y texturizar. Puede ocurrir que al añadir la textura el arco no lo haga como el resto de la figura; para ello tenemos dos opciones. La primera es seleccionar sólo una de las partes del arco que tiene los problemas de textura y en el “Surface Inspector” (tecla S) pulsar la opción “CAP” o “Natural”, además de cambiar la orientación. Pero lo que casi seguro deberemos hacer para la parte frontal/trasera del arco es ir al menú Patch -> Cycle Cap Texture. Esto genera una textura aleatoria, por lo que quizá deberemos hacerlo un par de veces, pero el resultado vale la pena.
